大型挖掘机
总重量:
44900KG
铲斗容量:
2.0-2.2m³
额定功率:
250Kw

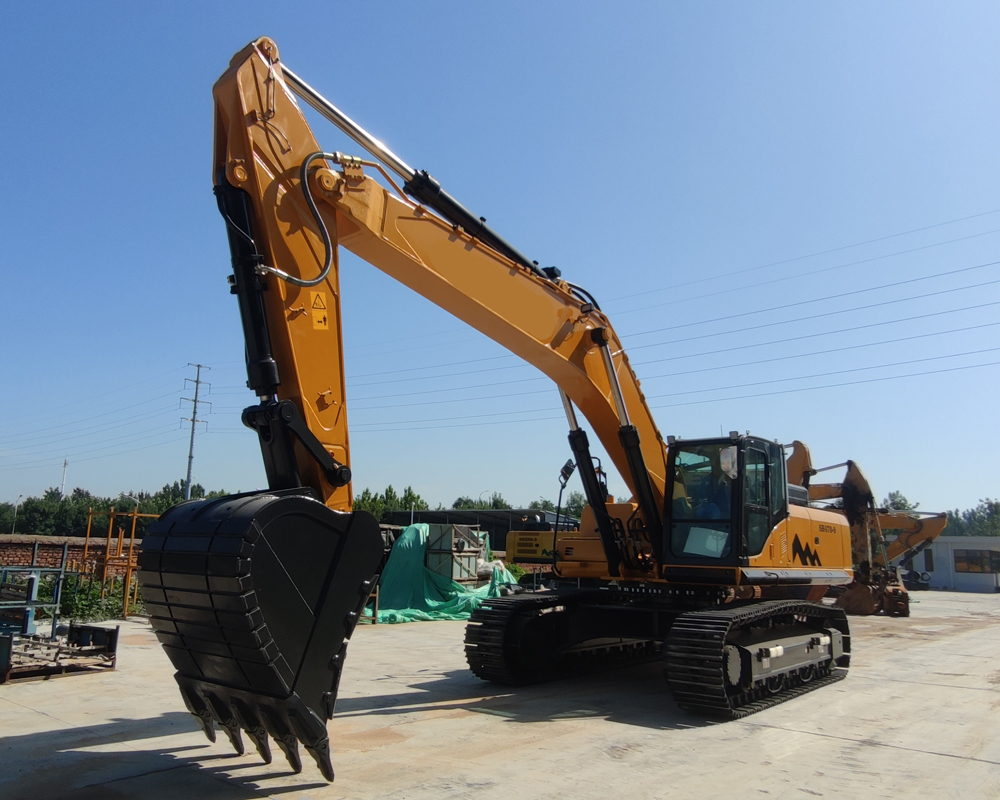

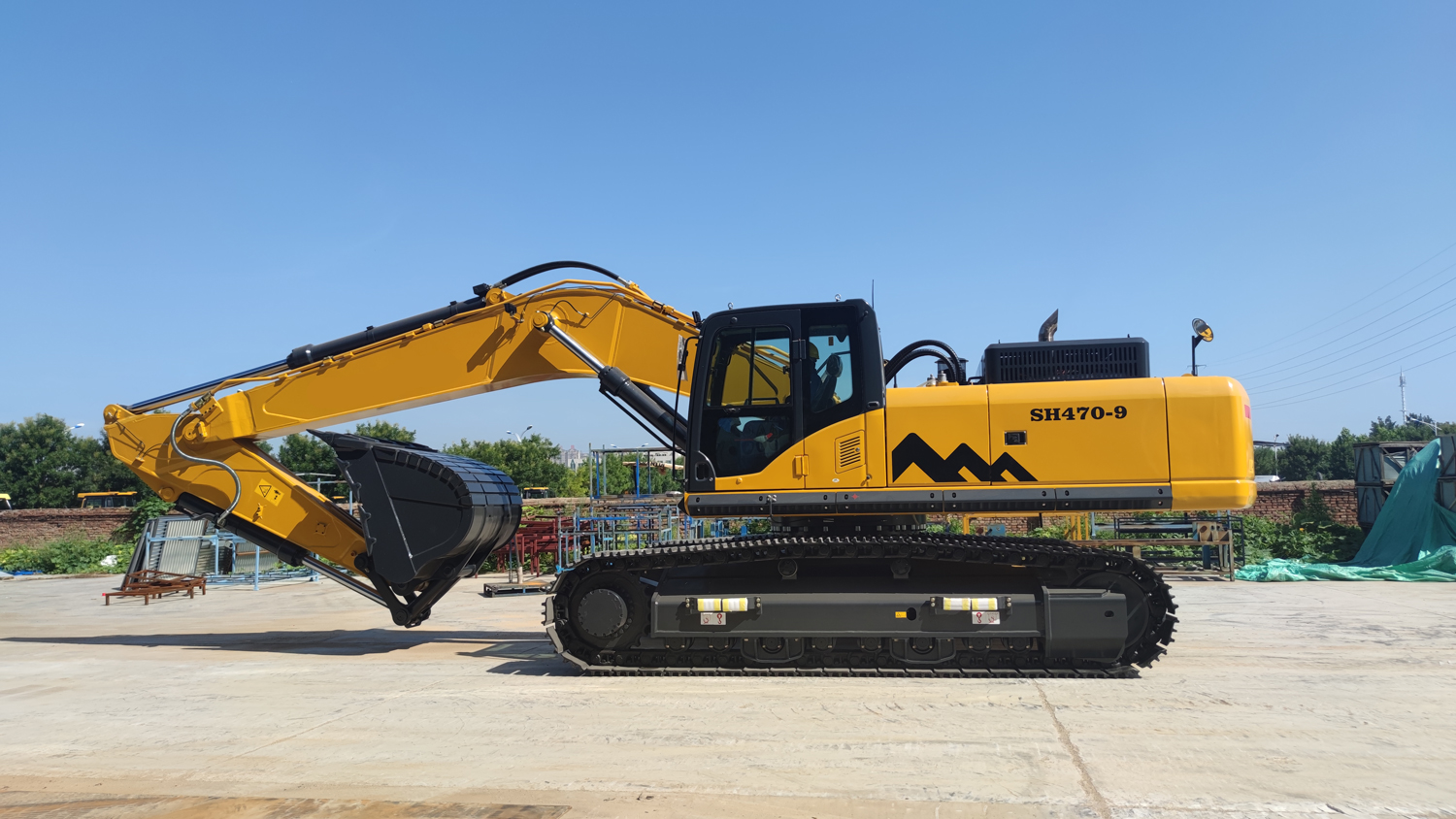

SH470 是一款 45 吨级动力装置,专为高强度、高负载作业而设计。它专为在最苛刻的环境中占据主导地位而设计,将极端的结构耐用性与先进的液压精度相结合,在大型采矿、采石和大型土方工程项目中提供无与伦比的生产力。

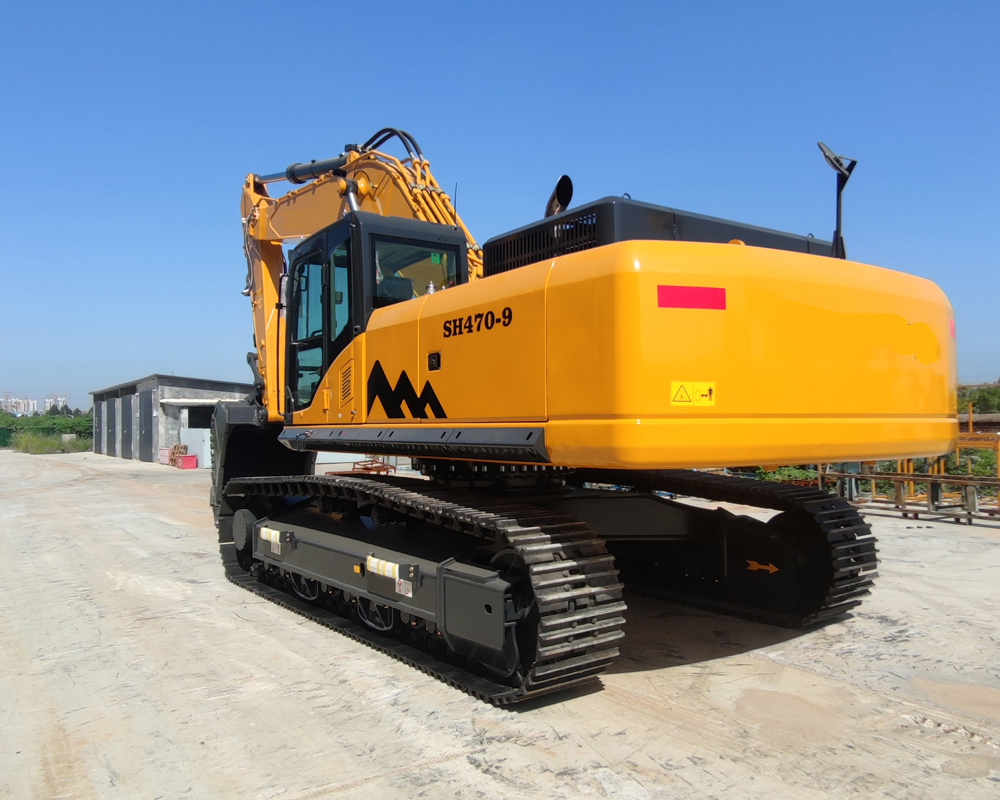

SH470 由高性能康明斯 QSM11 发动机驱动,可提供 250kW 的强劲动力。这款 11 升涡轮增压发动机针对重载可靠性进行了优化,可提供高扭矩输出,同时在持续、极端工作负载下保持卓越的燃油效率和稳定运行。
SH470 具有 290kN 的巨大铲斗挖掘力和 2.0–2.2m³ 大容量铲斗,专为重型挖掘而设计。它可以实现更大的有效载荷和更快的循环时间,从而显着提高大型建筑工地和采矿作业的运营效率。

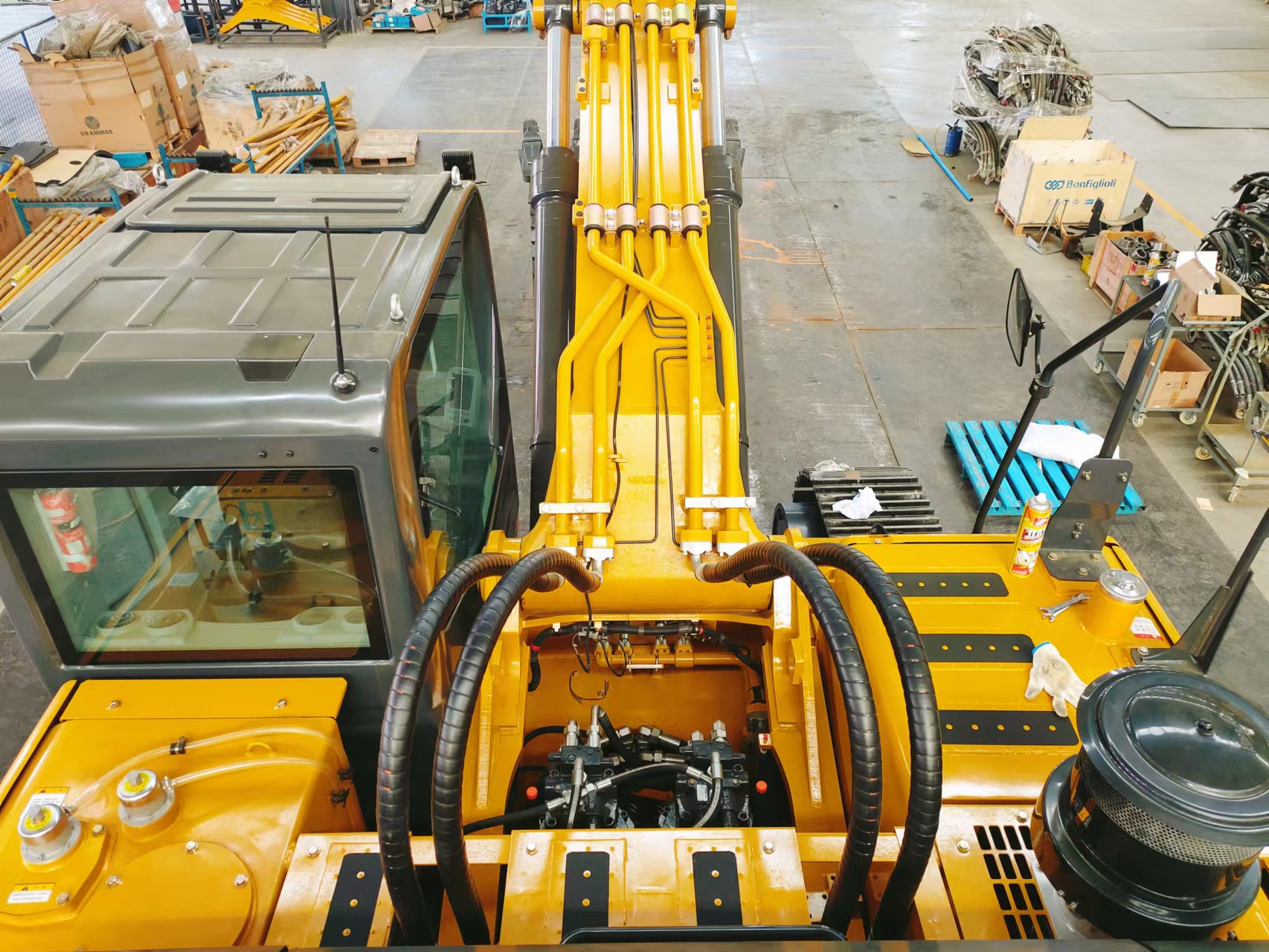

SH470 配备优质林德负载感应液压系统,在发动机和液压泵之间提供完美的协同作用。高流量系统(2×360 L/min)确保精确控制、平稳的多功能动作和优化的动力分配,有效减少能源浪费和每小时油耗。

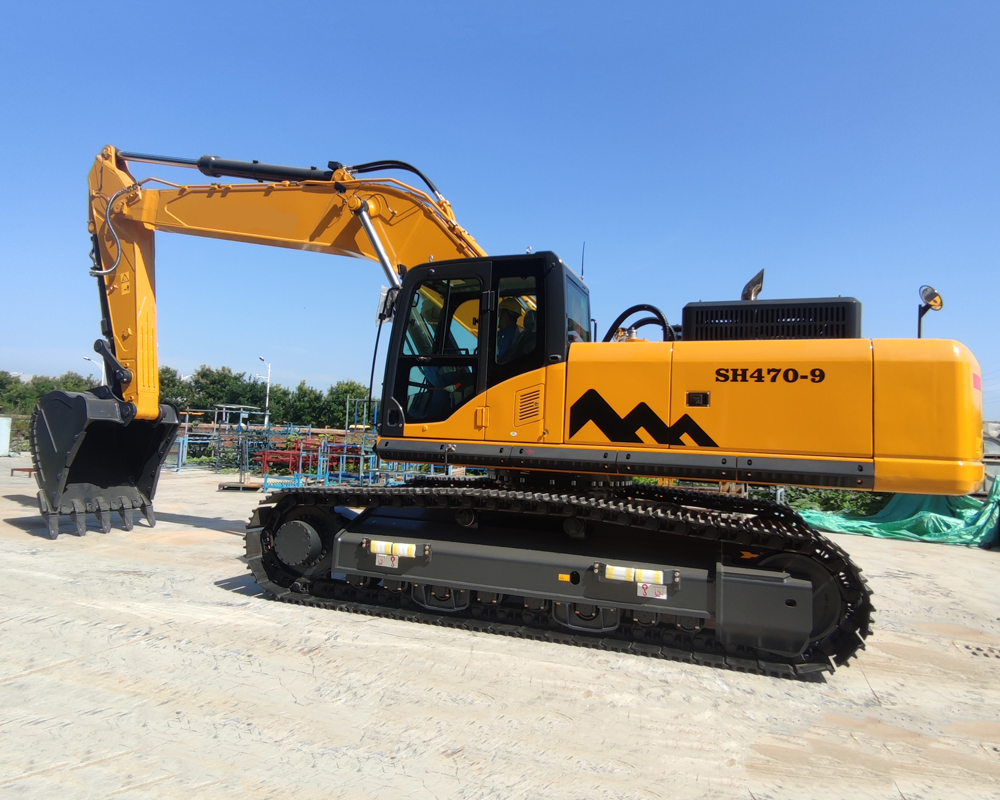

SH470 的重量接近 45,000 公斤,具有超宽底盘(3490 毫米),为重型举升提供了坚如磐石的基础。其加固履带系统、重型履带板和集成焊接结构旨在承受硬岩环境和不平坦地形的结构应力。
SH470 提供广泛的工作范围,最大挖掘半径为 12,016 毫米,挖掘深度为 7,800 毫米。其 650L 大型油箱可确保延长加油间隔时间,使其成为需要最大正常运行时间的大型挖掘项目的理想选择。
| 规格 | 详情 |
|---|---|
🚜 手臂配置 | |
| 整机长度(mm) | 12090 |
| 运输时接地长度(mm) | 6735 |
| 至动臂顶部的总高度(毫米) | 3590 |
| 整机宽度(mm) | 3490 |
| 至驾驶室顶部的总高度(毫米) | 3276 |
| 配重离地间隙(毫米) | 1321 |
| 最小离地间隙(毫米) | 557 |
| 尾部回转半径(mm) | 3655 |
| 履带接地长度(毫米) | 4290 |
| 履带总长度(毫米) | 5335 |
| 轨距(毫米) | 2760 |
| 总轨道宽度(毫米) | 3360 |
| 履带板宽度(毫米) | 600 |
| 罩高度(毫米) | 2815 |
| 回转平台宽度(毫米) | 3195 |
| 回转中心至后端距离(mm) | 3655 |
⚙️ 发动机系统 | |
| 型号 | 康明斯QSM11 |
| 发动机配置 | 6 缸直列、涡轮增压、中冷 |
| 气缸×缸径×行程(mm) | 6×125×150 |
| 排量(L) | 11 |
| 额定功率 (kW/rpm) | 250/2000 |
⛏️ 铲斗性能 | |
| 铲斗容量(立方米) | 2.0 – 2.2 |
| 铲斗宽度(毫米) | 1350 – 1530 |
💪 挖掘力 | |
| 铲斗挖掘力(kN) | 290 |
| 斗杆挖掘力(kN) | 236 |
💧 液压系统 | |
| 泵配置 | 2x 变量柱塞泵 + 1x 齿轮泵 |
| 最大操作流量(升/分钟) | 2×360 + 27 |
| 行驶回路压力(MPa) | 31.4 |
| 回转回路压力 (MPa) | 28.4 |
| 控制回路压力(MPa) | 3.9 |
🛤️ 出行系统 | |
| 行走马达 | 轴向变量柱塞马达 |
| 履带板数 | 2×49 |
| 行驶速度(公里/小时) | 3.2 / 5.3 |
| 牵引杆拉力 (kN) | 330 |
| 爬坡能力 | 70% (35°) |
| 托辊 | 2×8 |
| 支重轮 | 2×2 |
⚖️ 重量和地面压力 | |
| 工作重量(公斤) | 44900 |
| 接地压力 (kPa) | 80.2 |
🔄 摇摆系统 | |
| 回转速度 (rpm) | 9.3 |
| 刹车类型 | 泄压机械制动器 |
🛢️ 液体容量 | |
| 油箱容量(L) | 650 |
| 冷却液系统容量(L) | 26 |
| 机油容量(L) | 37.8 |
| 液压油箱/系统容量(L) | 350 / 406 |
🏗️工作范围 | |
| 最大挖掘高度(毫米) | 10924 |
| 最大卸载高度(毫米) | 7615 |
| 最大挖掘深度(毫米) | 7800 |
| 最大垂直挖掘深度(毫米) | 7066 |
| 最大挖掘半径(毫米) | 12016 |
| 地面最大挖掘半径(毫米) | 11814 |
| 最小前回转半径(毫米) | 4825 |
